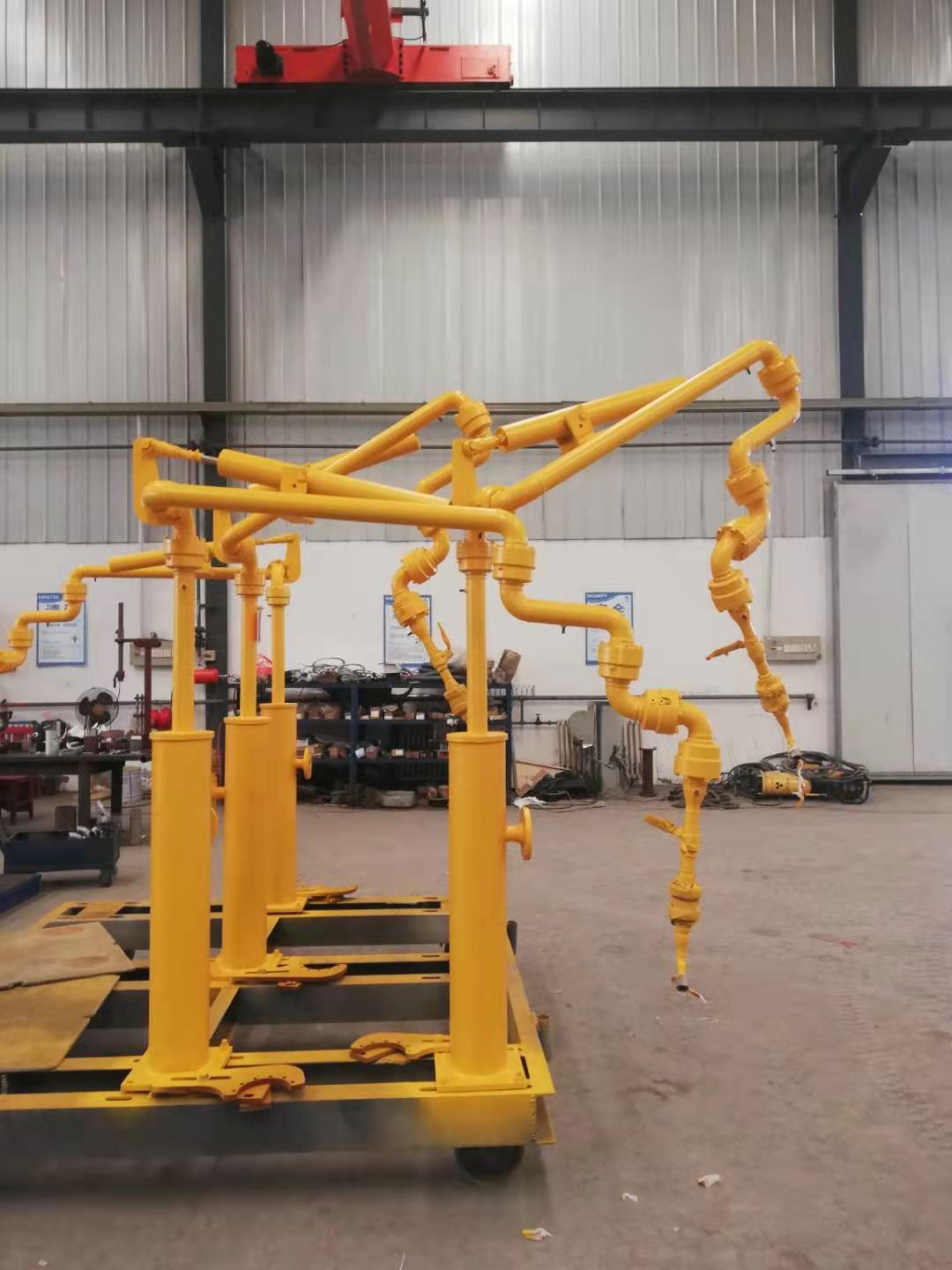

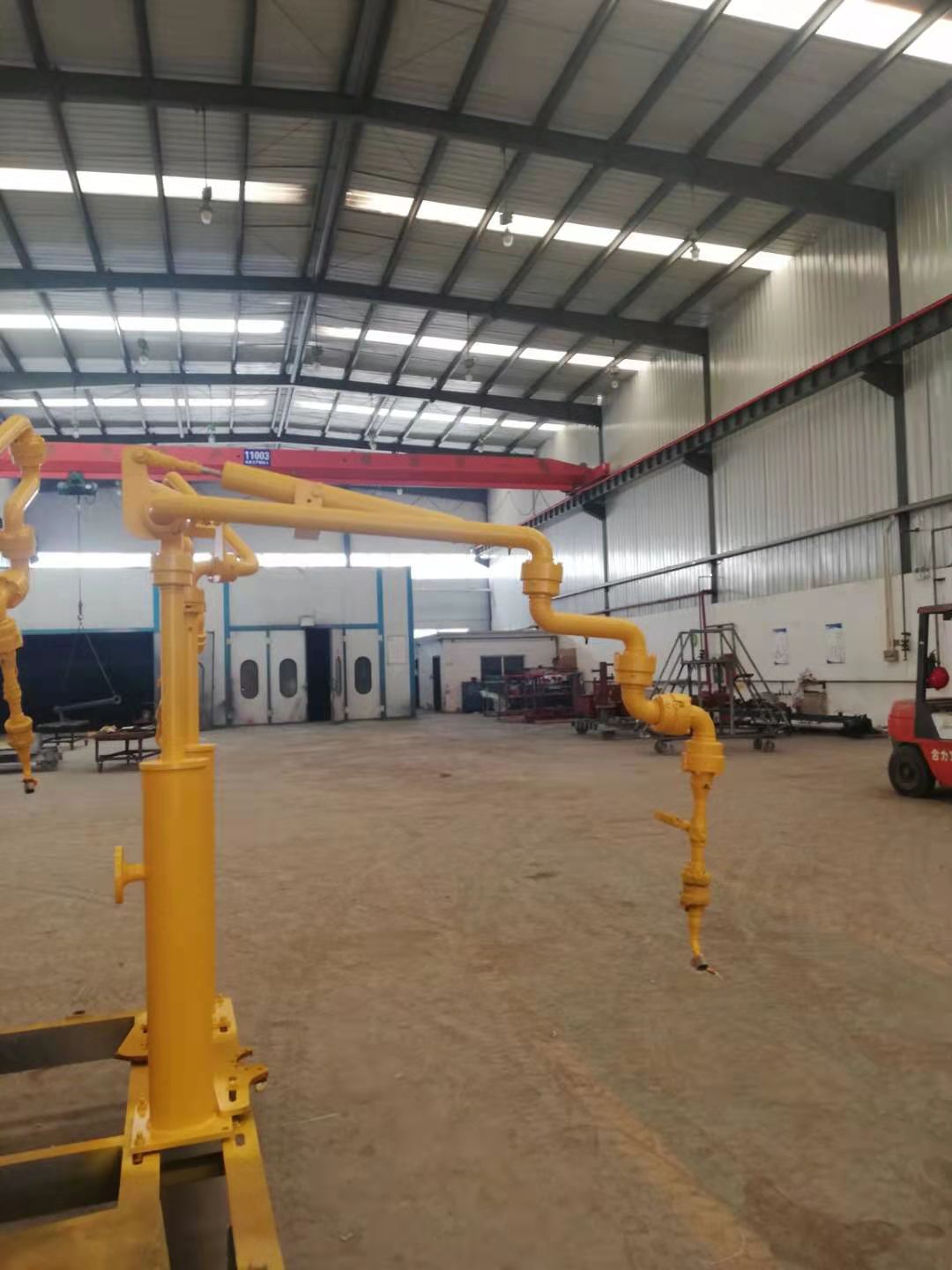

液化氣裝罐鶴管 罐裝鶴管

鶴管又稱液體裝卸臂，由旋轉接頭、內臂、外臂、垂管（主要陸用）、三維接頭（主要船用），平衡器、控制系統等部件組成，主要用于汽車槽車、火車槽車或槽船裝卸液體介質的裝卸設備。
鶴管的特點：
1、相比老式的軟管連接，鶴管采用硬連接方式，加上緊急脫離等安全裝置，可以有效防止爆管、斷裂等情況的發生，具有很高的可靠性；
2、旋轉接頭采用優良雙輥道工藝，360度轉向輕便，無滲漏，維護保養方便；
3、操作靈活，隨遇平衡的彈簧缸平衡器使裝卸臂操作輕便、省力，單人即可完成管道與槽車的連接，輕松控制裝卸過程；
4、根據客戶裝卸范圍要求定制尺寸，裝卸過程中，在槽車正常移動范圍內與槽車隨動；
5、管道根據不同的液體介質采用碳鋼、不銹鋼、鋁合金等材料，使用壽命長；
6、管道可以襯四氟及加裝裝伴熱裝置，可以輸送多種液體介質，如鹽酸、瀝青等；
7、采用密閉裝卸操作方式，可減少介質的揮發，減輕對環境的污染。

鶴管的安裝原理：
1、安裝過程中應采取必要的安全措施，防止事故發生，確保人身和設備的安全；
2、棧橋與鶴管的連接處應配備與鶴管相對應的標準法蘭，法蘭距軌道表面3.7~4.0米左右；
3、組裝時，參考工作圖，從基礎旋轉器到垂直鋁管，從下到上安裝，安裝平衡器；
4、安裝平衡器時，先將輸油臂提升到60°左右左右，將平衡器兩側的銷安裝在掛鉤上，然后將平衡器一端的拉桿雙耳升降旋轉器殼體上的單耳對齊，安裝銷，然后安裝開口銷；
5、調節平衡力時，將輸油器置于水平狀態，擰下平衡器的末端蓋，可以看到調節螺釘，鶴管有自由下降的傾向時，用套筒扳手?jǐn)Q緊螺釘，鶴管有自己的上升傾向時，松開螺釘，直到輸油臂在-5°~60°左右范圍內穩定為止。

鶴管主要組成部分及配件：
1、立柱：起支撐作用，承受臂展開時的翻轉力矩；
2、旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件；
3、內臂：用于連接輸送管道，并與外臂連接的部件；
4、外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件；
5、平衡器：用于平衡外臂轉動力矩的部件；
6、垂管：能與槽車、槽船罐口連接或插入槽罐口的管件；
7、復位鎖緊裝置：在裝卸臂不工作情況下，將臂復位至棧臺并予以鎖定，一是為了減小臂占用空間，二是為了安全，比如刮大風等情況下不至于損傷臂，敞開式**部裝卸臂的外臂上設置有外臂鎖緊裝置，當臂展開準備好后鎖緊外臂，從而避免了在灌裝時由于外臂的振動可能會與槽車罐口發生磕碰而產生的不安全因素；
8、導靜電裝置：是為了消解裝卸過程中可能產生的靜電，同時也是為了防止靜電對旋轉接頭所造成的危害，保證了鶴管的使用性能及可靠性；
9、真空短路裝置：用于流體裝卸完畢，接通管內與管外，便于放空管內殘存液體的一種裝置，保證了管線內不留殘余液，減少了用戶現場污染程度，同時也增加了本產品再次操作的可靠性，特別是對于粘度較高流體，較能體現其優越性；
10、球閥、拉斷閥、干式閥；
11、密封帽：貼合罐口起密閉作用。
